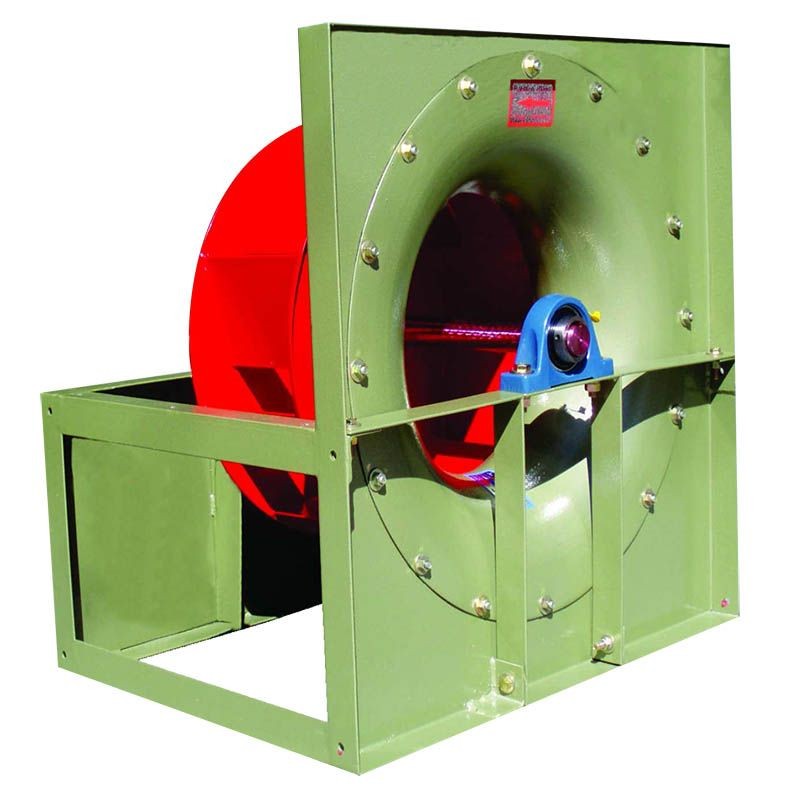

UFP Aero Ventiladores Centrifugos ATC

$7,615.00

Vista General Rápida

Tipo Pleno


Modelo UFP-10-CW CLASE I


Precios + IVA

O

Detalles

La línea UFP de los Aero Ventiladores Centrífugos marca ATC tipo Pleno con turbinas de alabes curvos atrazados, ha sido especialmente desarrollada para aplicaciones comerciales e industriales donde es necesario operar un ventilador sin carcaza o envolvente dentro de un pleno presurizado; se compone de 9 modelos con diámetros de turbinas desde 10 1/4" hasta 24 5/8" en distintas clases, rotaciones, arreglos de construcción y posiciones de montaje; ofreciendo la opción mas económica, versátil y compacta en las aplicaciones de unidades manejadoras de aire y camaras de refrigeración.

Caracteristicas princiaples:
• El conjunto marco-embocadura, cono de succión y estructura generak fabricado en acero al carbón de diferentes calibres segun tipo de clase del ventilador (I-II).
• Turbina centrífuga de alta eficiencia y operacion silenciosa con alabes curvos atrasados estática y dinámicamente balanceada, fabricada en acero al carbón, acero inoxidable o aluminio segun aplicaciones.
• El proceso de prepintado con tratamientos químicos y posteriormente la aplicación electrostática de pintura poliéster en polvo horneada altamente resistente a la corrosión e intemperie en todos los componentes de los ventiladores marca ATC tipo pleno es estándar.
• Disponible e 2 posiciones de montaje (Horizontal, Vertical) con 3 arreglos diferentes de fabricación (Arreglos 1, 3, 4) y 2 distintas rotaciones de la turbina (CW-CCW).
• Chumaceras o rodamientos de alta eficiencia y mínimo mantenimiento, diseñados para aplicaciones de uso continuo adquiridos de los fabricantes mundialmente reconocidos.
• Flechas o ejes impulsores seleccionados en diferentes diámetros y longitudes según tamaño y clase del ventilador, fabricados en acero AISI C-1045, perfectamente pulidos y rectificados en toda su longitud y protegidos con un recubrimiento anticorrosivo.
• Base ajustable del motor fabricada en acero al carbón y diseñada para ajuste, alineación y tensión de las bandas con una precisión y rapidez.
• Accionado por acoplamiento directo (Arreglo 4) y transmisión de poleas-bandas (Arreglos 1, 3) a los motores eléctricos de alta eficiencia, permitiendo lograr las distintas relaciones de caudal-presión en un ventilador compacto tipo pleno.
• Ver el catálogo UF, para todas las especificaciones técnicas.

Accesorios disponibles:
• Cuello de succión para la conexión de junta antivibriatoria de lona ahulada y los ductos.
• Malla de protección en la succión.
• Guarda de protección para el conjunto de la turbina centrifuga-flecha-chumaceras.
• Compuerta de control de flujo de aire en la succión.
• Cubierta de protección para la transmisión de poleas-bandas.
• Recubrimientos especiales para aplicaciones de alta resistencia a la corrosión o temperatura.
• Base unitaria para el conjunto de ventilador, motor y transmisión.
• Variador de frecuencia para control de velocidad de motor.
• Tacones antivibratorios.

ufp-nomenclatura

PRECIOS



MODELO P. PÚBLICO
ARREGLO 4
CLASE I
P. PÚBLICO
ARREGLO 4
CLASE II
P. PÚBLICO
ARREGLO 1,3
CLASE I
P. PÚBLICO
ARREGLO 1,3
CLASE II
UFP-10-CW $ 7,615.00 $ 10,431.00 $ 8,855.00 $ 11,701.00
UFP-12-CW $ 8,065.00 $ 11,059.00 $ 9,305.00 $ 12,328.00
UFP-13-CW $ 8,586.00 $ 11,771.00 $ 9,854.00 $ 13,245.00
UFP-15-CW $ 10,023.00 $ 13,005.00 $ 11,293.00 $ 15,326.00
UFP-16-CW $ 11,881.00 $ 15,456.00 $ 13,148.00 $ 17,197.00
UFP-18-CW $ 13,805.00 $ 17,964.00 $ 15,546.00 $ 20,483.00
UFP-20-CW $ 16,451.00 $ 21,540.00 $ 18,120.00 $ 23,956.00
UFP-22-CW $ 21,610.00 $ 42,037.00 $ 23,827.00 $ 44,253.00
UFP-24-CW $ 26,066.00 $ 50,855.00 $ 28,281.00 $ 53,072.00

* No incluye Motor y Transmisión.
* No incluye Accesorios.
