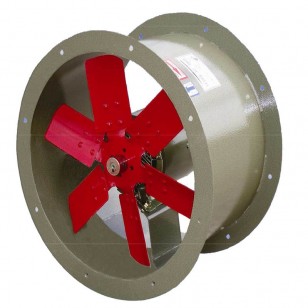

TAD Aero Extractor-Inyector Tubo Axial

$7,303.00

Vista General Rápida

Acoplamiento Directo 16", 20", 24" y 26" de diámetro


Modelo  TAD-16-1


Precios + IVA

O

Detalles

Esta gama de Aero Extractores-Inyectores Tubo Axiales marca ATC con motor en acoplamiento directo, ha sido especialmente diseñada con bridas para facilitar el montaje en conductos y la operación en cualquier posición para brindar grandes prestaciones de caudal - presión en sistemas de ventilación comercial e industrial.

Caracteristicas principales:
• Carcaza tubular fabricada en acero al carbón con bridas y aplicación de pintura epoxica en polvo horneada.
• Accionado por acoplamiento directo a un motor eléctrico muy eficiente de 4 polos a prueba de goteo (modelos TAD-16 y 20) y totalmente cerrado con ventilación exterior (modelos TAD-24 y 26).

Aplicaciones:
Proyeccion directa y localizada de aire limpio, seco y frio en:
• Procesos comerciales e industriales
• Torres de enfriamiento
• Extracción de Humo, Gases en estacionamientos.

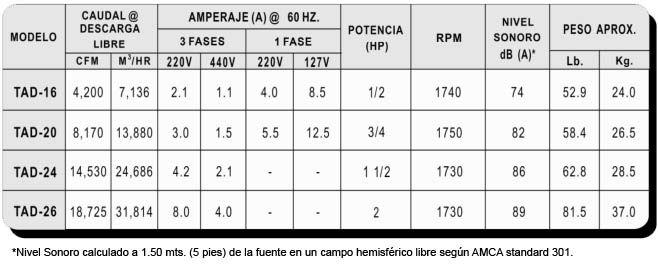

MODELO CAUDAL @
DESCARGA
LIBRE
AMPERAJE (A) @ 60 Hz POTENCIA
(HP)
RPM NIVEL
SONORO
dB (A)*
PESO APROX.
3 FASES 1 FASE
CFM M³/HR 220V 440V 220V 127V Lb. Kg.



TAD-16





4,200





7,136





2.1





1.1





4.0





8.5





1/2





1,740





74





52.9





24.0





TAD-20





8,170





13,880





3.0





1.5





5.5





12.5





3/4





1,750





82





58.4





26.5





TAD-24





14,530





24,686





4.2





2.1





-





-





1 1/2





1,730





86





62.8





28.5





TAD-26





18,725





31,814





8.0





4.0





-





-





2





1,730





89





81.5





37.0



* Nivel Sonoro medido a 1.50mt.(5 pies) de la fuente en un campo hemisférico libre según AMCA standard 301.

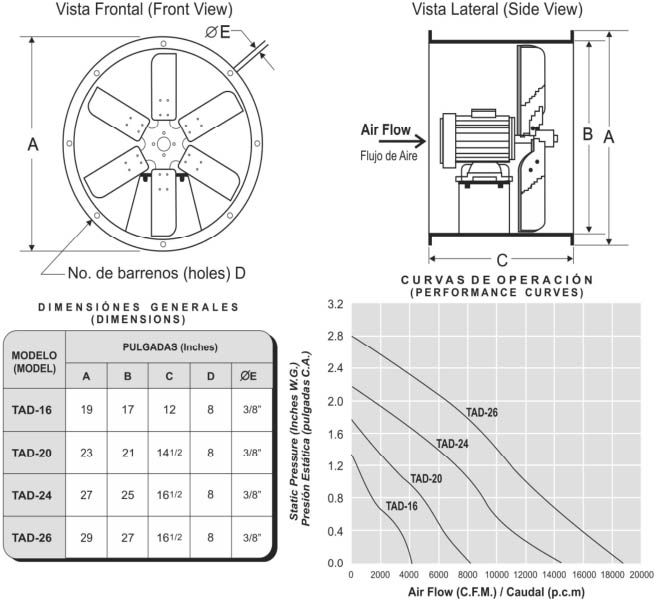

Vista frontal Extractor TAD



DIMENSIÓNES GENERALES



MODELO PULGADA
A B C D Ø E



TAD-16





19





17





12





8





3/8"





TAD-20





23





21





14 ½





8





3/8"





TAD-24





27





25





16 ½





8





3/8"





TAD-26





29





27





16 ½





8





3/8"





Extractor TAD



PRECIOS

Acoplamiento Directo



MODELO CAUDAL POTENCIA
(HP)
PRECIO
M.N.
CFM M3/HR



TAD-16-1
TAD-16-3





4,200





7,136





1/2





$ 7,303.00





TAD-20-1
TAD-20-3





8,170





13,880





3/4





$ 8,800.00





TAD-24-3





14,530





24,686





1-1/2





$ 14,663.00





TAD-26-3





18,725





31,814





2





$ 16,748.00



NOTA: TAD-**-1 127-220V/1F/60Hz
TAD-**-3 440-220V/3F/60Hz
