Más Vistas

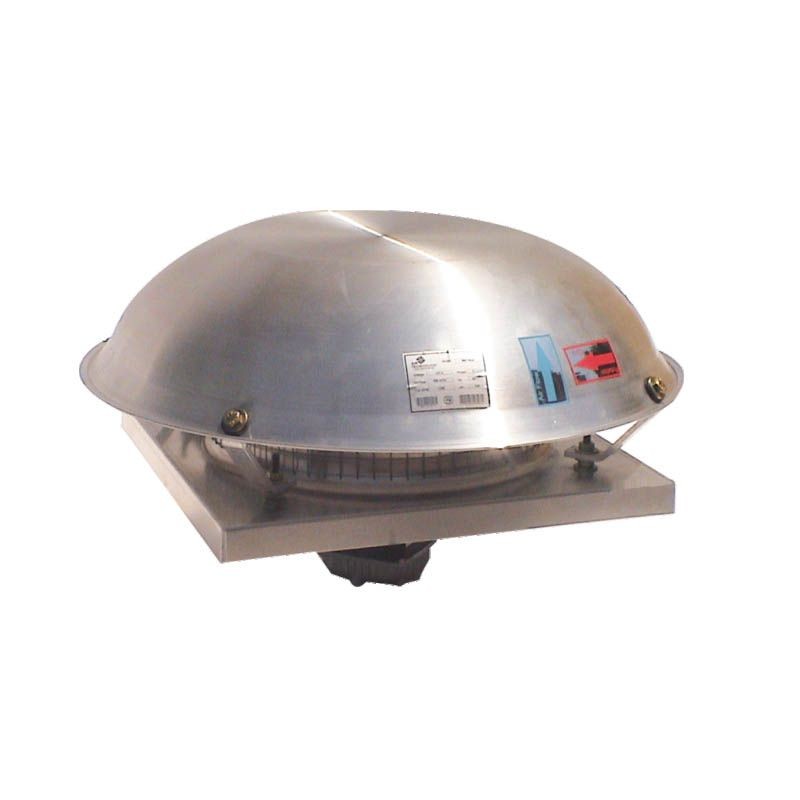

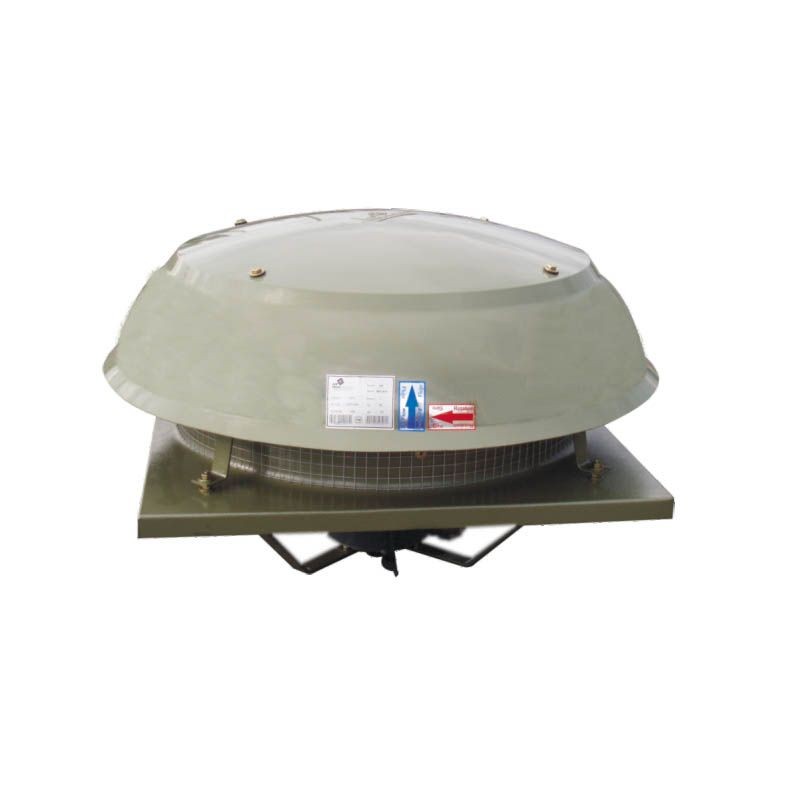

REF Aero Extractor Axial de techo

$2,965.00

Vista General Rápida

Línea Aero Hongo 10", 12", 14", 16", 18" y 20" de diámetro


Modelo  REF-10P.

Precios + IVA

O

Detalles

Esta gama de Aero Hongos Eléctricos ha sido especialmente diseñada para aplicación en techo de oficinas, salas de juntas, cafeterías, escuelas, laboratorios, locales comerciales, sanitarios, donde es necesario el uso de equipos compactos y ligeros capaces de mejorar un rango adecuado de caudal con un mínimo nivel sonoro y consumo de energía.

Características principales:
• Cuerpo y venturi en aluminio (tamaños 10", 12", 14", 16") y en acero al carbón (tamaños 18", 20") con acabado en pintura epoxica en polvo horneada.
• Domo fabricado en aluminio (tamaños 10", 12", 14", 16") y en termoplástico reforzado con fibra de vidrio y acabado en resina poliester pigmentada Gel-Coat de alta resistencia (Todos los tamaños).
• Hélice de aluminio anti-chispa, dinamicamente balanceada en 4 y 5 alabes.
• Accionado por acoplamiento directo a los motores eléctricos monofásicos conrodamientos de alta eficiencia.

nomenclatura-ref

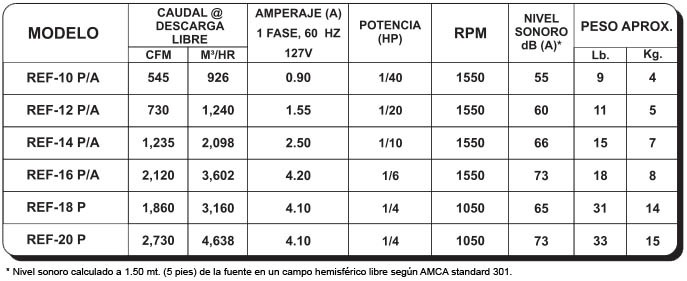

ESPECIFICACIONES TÉCNICAS





MODELO
CAUDAL@
DESCARGA
LIBRE
AMPERAJE (A)
1 FASE, 60 HZ
127 V
POTENCIA
HP



RPM
NIVEL
SONORO
dB(A)*
PESO APROX.

CFM

MA/HR

Lb.

Kg.



REF-10 P/A





545





926





0.90





1/40





1550





55





9





4





REF-12 P/A





730





1,240





1.55





1/20





1550





60





11





5





REF-14 P/A





1,235





2,098





2.50





1/10





1550





66





15





7





REF-16 P/A





2,120





3,602





4.20





1/6





1550





73





18





8





REF-18 P/A





1,860





3,160





4.10





1/4





1050





65





31





14





REF-20 P/A





2,730





4,638





4.10





1/4





1050





73





33





15





Aero Extractor Axial de Techo

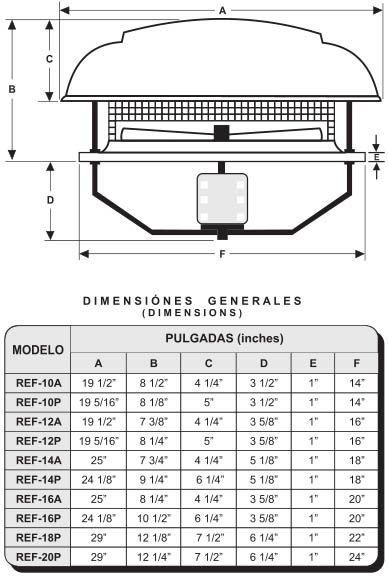

DIMENSIÓNES GENERALES



MODELO PULGADAS
A B C D E F



REF-10A





19 1/2"





8 1/2"





4 1/4"





3 1/2"





1"





14"





REF-10P





19 5/16"





8 1/8"





5"





3 1/2"





1"





14"





REF-12A





19 1/2"





7 3/8"





4 1/4"





3 5/8"





1"





16"





REF-12P





19 5/16"





8 1/4"





5"





3 5/8"





1"





16"





REF-14A





25"





7 3/4"





4 1/4"





3 1/8"





1"





18"





REF-14P





24 1/8"





9 1/4"





6 1/4"





5 1/8"





1"





18"





REF-16A





25"





8 1/4"





4 1/4"





5 1/8"





1"





20"





REF-16P





24 1/8"





10 1/2"





6 1/4"





3 5/8"





1"





20"





REF-18P





29"





12 1/8"





7 1/2"





6 1/4"





1"





22"





REF-20P





29"





12 1/4"





7 1/2"





6 1/4"





1"





24"





Curvas de Operación del REF

PRECIOS

Domo termoplástico reforzado con fibra de vidrio

 MODELO CAUDAL POTENCIA
(HP)
PRECIO
M.N
CFM M3/HR



REF-10P





545





926





1/40





$ 2,965.00





REF-12P





730





1,240





1/20





$ 3,706.00





REF-14P





1,235





2,098





1/10





$ 4,787.00





REF-16P





2,120





3,602





1/6





$ 6,917.00





REF-18P





1,860





3,160





1/4





$ 8,677.00





REF-20P





2,730





4,638





1/4





$ 9,706.00





Domo en aluminio

 MODELO CAUDAL POTENCIA
(HP)
PRECIO
M.N
CFM M3/HR



REF-10A





545





926





1/40





$ 3,257.00





REF-12A





730





1,240





1/20





$ 4,077.00





REF-14A





1,235





2,098





1/10





$ 5,280.00





REF-16A





2,120





3,602





1/6





$ 7,640.00



Precios Más IVA
