Detalles

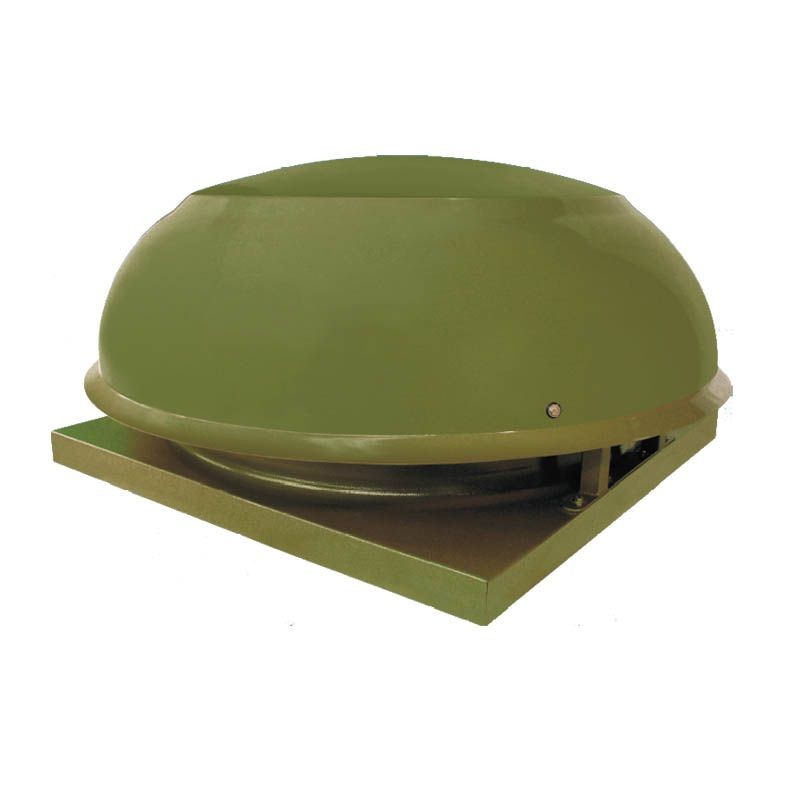

La serie RHD de Aero Extractores Helicoidales con motor en acoplamiento directo ha sido especificamente diseniada para aplicacion en techo, se compone de 4 modelos diferentes con hélices de alabes en ángulo fijo estandarizados de 24", 30", 36" y 42" de diámetro brindando un rango amplio de prestaciones tanto en caudal como en presión.
Características principales:
• Cuerpo y venturi en acero al carbón con acabado en pintura epoxica en polvo horneada.
• Domo fabricado en termoplástico reforzado con fibra de vidrio y acabado en resina poliester pigmentada Gel-Coat de gran resistencia.
• Hélice de lamina galvanizada dinámicamente balanceada en 3 alabes con acabado en pintura epoxica en polvo horneada altamente resistente a la corrosión.
• Accionado por acoplamiento directo a los motores eléctricos con rodamientos de alta eficiencia en 6 y 8 polos, diseñados bajo las especificaciones NEMA.
Aplicaciones:
• Ventilación en plantas industriales, almacenes, bodegas, talleres, cuartos de máquinas, etc.

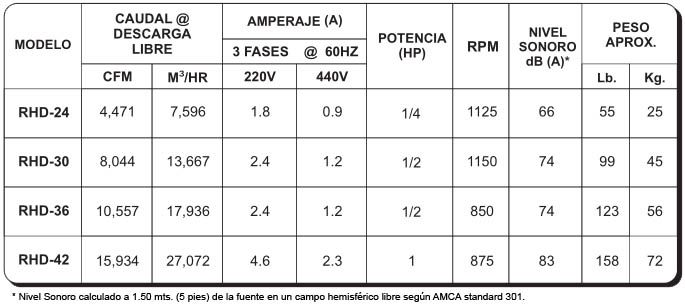

ESPECIFICACIONES TÉCNICAS
|
|||||||||
MODELO | CAUDAL@ DESCARGA LIBRE |
AMPERAJE (A) 60 HZ 3 FASES |
POTENCIA HP |
RPM | NIVEL SONORO dB(A)* |
PESO APROX. | |||
CFM | M³/HR | 220V | 440V | Lb. | Kg. | ||||
RHD-24 |
4,471 |
7,596 |
1.8 |
0.9 |
1/4 |
1125 |
66 |
55 |
25 |
RHD-30 |
8,044 |
13,667 |
2.4 |
1.2 |
1/2 |
1150 |
74 |
99 |
45 |
RHD-36 |
10,557 |
17,936 |
2.4 |
1.2 |
1/2 |
850 |
74 |
123 |
56 |
RHD-42 |
15,934 |
27,072 |
4.6 |
2.3 |
1 |
875 |
83 |
158 |
72 |

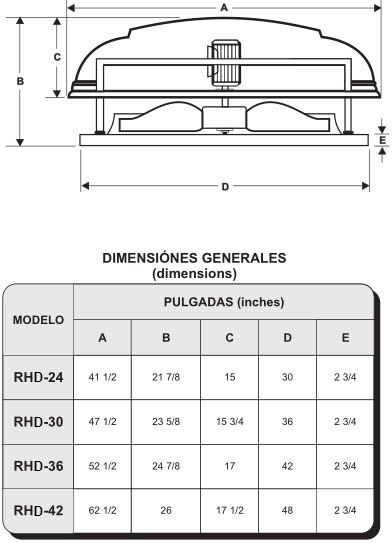

MODELO | PULGADAS | ||||
A | B | C | D | E | |
RHD-24 | 41 ½ | 21 7/8 | 15 | 30 | 2 3/4 |
RHD-30 | 47 ½ | 23 5/8 | 15 3/4 | 36 | 2 3/4 |
RHD-36 | 52 ½ | 24 7/8 | 17 | 42 | 2 3/4 |
RHD-42 | 62 ½ | 26 | 17 1/2 | 48 | 2 3/4 |
PRECIOS
Acoplamiento Directo
MODELO |
CAUDAL@ DESCARGA LIBRE |
POTENCIA |
RPM |
PRECIO |
||
CFM | M³/HR |
|||||
|
4,471 |
7,596 |
1/4 |
1,125 |
|
|
|
8,044 |
13,667 |
1/2 |
1,150 |
$ 35,150.00 |
|
|
10,557 |
17,936 |
1/2 |
850 |
$ 39,343.00 |
|
RHD-42-3
|
15,934
|
27,072
|
1
|
875
|
$ 46,589.00
|
NOTA: RHD-**-3 440/220V/3F/60Hz
