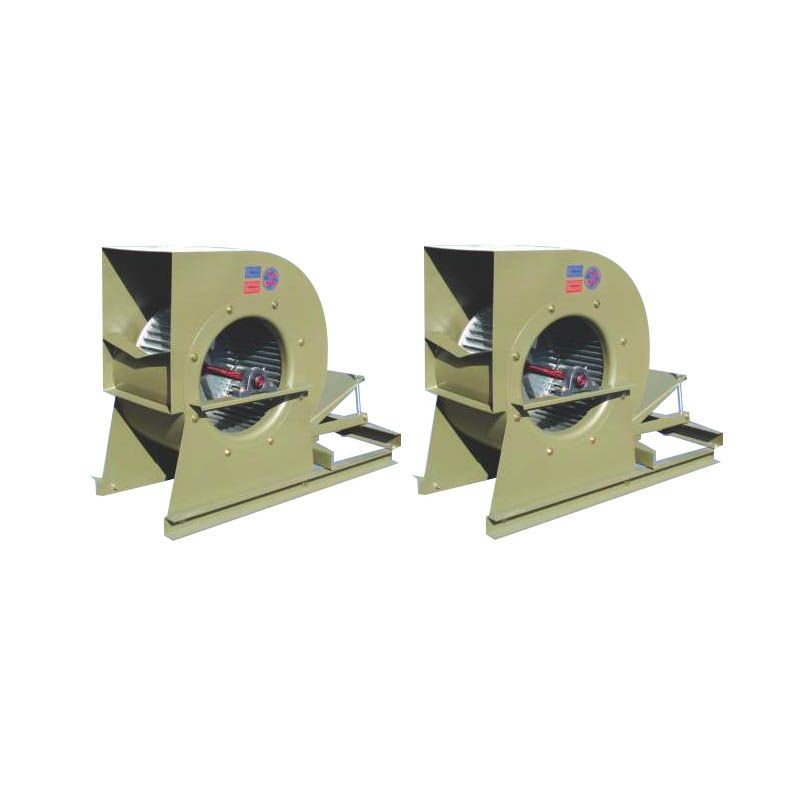

SI/DI/DIT Ventiladores Centrifugos de Alabes Curvos

$17,631.00

Vista General Rápida

SI Ventiladores Centrífugos de Alabes Curvos Adelantados Entrada Sencilla





Modelo  SI-10/6





Precios + IVA



O

Detalles

La gama SI/DI de los Ventiladores Centrífugos de Simple/ Doble oído de aspiración Mca. ATC ha sido específicamente diseñada para aplicaciones de suministro, extracción y retorno de aire limpio por conductos. Se compone de 7 módulos en Simple Aspiración (SI), 11 módulos en Doble Aspiración (DI) y 3 módulos en Doble Aspiración Tipo Twin (DIT) con un rango de diámetro de turbinas desde 9” hasta 36”. La serie SI/DI esta desarrollado con turbinas con alabes curvos adelantados y transmisión por poleas y bandas ofreciendo la línea de los ventiladores más versátil, eficiente y silencioso para manejar un rango amplio de caudal de aire a medianas presiones estáticas en el mercado.

Aplicaciones:
Unidades manejadoras de aire acondicionado, calefacción, enfriadores evaporativos, cortinas de aire, cajas de ventilación con filtros, etc.

Características Principales:
Conjunto envolvente o carcasa, cono-aro de succión, deflector de aire en descarga, soporte del motor y bastidor común con perfiles estructurales fabricado en lamina galvanizada ó acero al carbón de diferentes calibres según tamaño y modelo del ventilador.

  • Turbina centrifuga de alta eficiencia y operación silenciosa con alabes curvos adelantados estática y dinámicamente balanceada, fabricada en lamina galvanizada resistente a la corrosión.
  • El proceso de prepintado con tratamientos químicos y posteriormente la aplicación electrostática de pintura poliéster en polvo horneada altamente resistente a la corrosión e intemperie en todos los componentes de los ventiladores centrífugos es estándar.
  • Disponible en 3 distintos diseños de construcción: SI (Simple aspiración), DI (Doble aspiración), DI (Doble aspiración), DIT (Doble aspiración tipo twin); 4 posiciones de descarga a cada 90° (TH, DB, BH, UB); 2 diferentes rotaciones de la turbina (CW- CCW); 3 posiciones de montaje de motor: sobre una base con rieles en piso, Sobre un bastidor común con perfiles estructurales y Sobre envolvente del ventilador.
  • Chumaceras o Rodamientos de alta eficiencia y mínimo mantenimiento, diseñados para aplicaciones industriales adquiridos de los fabricantes mundialmente reconocidos.
  • Flechas o ejes impulsores seleccionados en diferentes diámetros y longitudes según tamaño del ventilador, fabricados en acero AISI C-1045, perfectamente pulidos y rectificados en toda su longitud y protegidos con un recubrimiento anticorrosivo.
  • Base ajustable de motor fabricada en acero al carbón y diseñada para ajuste, alineación y tensión de las bandas con una precisión y rapidez.
  • Accionado por transmisión de poleas y bandas a los motores eléctricos de alta eficiencia diseñados bajo especificaciones NEMA, permitiendo lograr las distintas relaciones de caudal y presión.

PRECIOS

SI | Ventiladores Centrífugo de Alabes Curvos Adelantados Entrada sencilla
Transmisión de poleas y banda

MODELO P. PÚBLICO
M.N.
SI-10/6 $ 17,631.00
SI-12/6 $ 19,022.00
SI-15/9 $ 21,925.00
SI-18/9 $ 24,762.00
SI-22/11 $ 37,032.00
SI-25/12 $ 43,056.00
SI-30/15 $ 52,854.00

 No Incluye Motor y Transmisión .



DI | Ventiladores Centrífugo de Alabes Curvos Adelantados Doble Entrada
Transmisión de poleas y banda

MODELO P. PÚBLICO
M.N.
DI-9/6 $ 11,459.00
DI-9/9 $ 11,791.00
DI-10/10 $ 12,916.00
DI-12/12 $ 15,404.00
DI-15/15 $ 19,374.00
DI-18/18 $ 27,633.00
DI-20/20 $ 37,220.00
DI-22/22 $ 41,147.00
DI-25/25 $ 54,869.00
DI-30/30 $ 62,570.00
DI-36/36 $ 119,334.00

 No Incluye Motor y Transmisión .



DIT | Ventiladores Centrífugo de Alabes Curvos Adelantados Tipo Twin
Transmisión de poleas y banda

MODELO P. PÚBLICO
M.N.
DIT-10/10 $ 25,003.00
DIT-12/12 $ 29,819.00
DIT-15/15 $ 37,504.00

*No Incluye Motor y Transmisión .
