Detalles

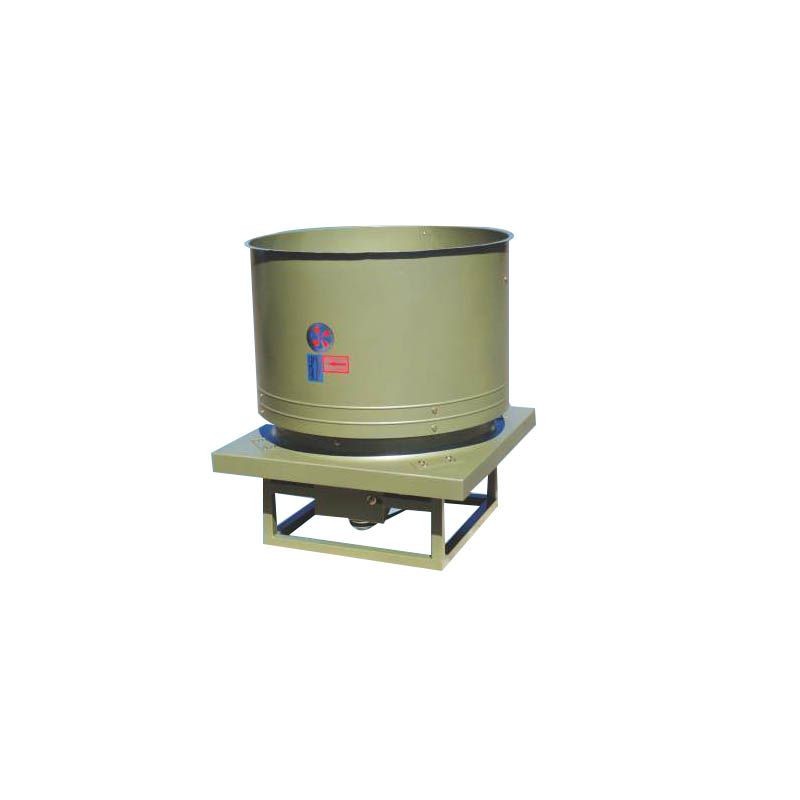

Extractores Axiales de Techo Industriales Tipo Upblast
Los extractores axiales de techo industriales ATC línea Butterfly están diseñados para la extracción vertical de aire caliente, vapores, humo y contaminantes en aplicaciones comerciales e industriales. Su sistema tipo upblast con compuerta anti-retorno tipo mariposa evita la recirculación del aire y protege la estructura del edificio.
Modelos Disponibles
- - RUB: Transmisión por poleas y bandas (ideal para ajustes de velocidad).
- - RUD: Acoplamiento directo con motores de 4, 6 y 8 polos.
- - TUB: Alta capacidad con hélice de álabes variables.
Diámetros Disponibles
24", 30", 36", 42", 48", 54" y 60".
Capacidades de Flujo de Aire
Desde 4,500 CFM hasta más de 63,000 CFM dependiendo del modelo y configuración.
Características Técnicas
- Construcción en acero al carbón con pintura poliéster horneada.
- Hélices en lámina galvanizada, aluminio o polipropileno reforzado.
- Compuerta tipo mariposa en aluminio con tornillería inoxidable.
- Motores eléctricos eficiencia Premium bajo norma NEMA.
- Diseño para aplicaciones industriales de alta exigencia.
Aplicaciones Industriales
- - Naves industriales
- - Almacenes y bodegas
- - Cocinas industriales
- - Centros comerciales
- - Plantas manufactureras
- - Sistemas HVAC industriales
Si necesita asesoría para seleccionar el extractor axial industrial adecuado según CFM y presión estática, contáctenos. Somos especialistas en ventilación industrial en México.
Nomenclatura
RUB
1. Modelo
2. Transmisión de poleas y banda.
3. Diámetro de hélice en pulgadas.
4. Revoluciones por minuto (RPM) en modelos RUB-24, 30, 36, 42 y 48.
L: RPM baja.
M: RPM media.
H: RPM alta.
o grado de inclinación de los álabes en modelos RUB-54 y 60.
RUD / P
1. Modelo
2. Acoplamiento directo
3. Tipo de hélice
P - Plástico
A - Aluminio
4. No. de polos del motor
5. Diámetro de hélice en pulgadas
6. Grado de inclinación de los álabes.
TUB P / A
1. Modelo
2. Transmisión de poleas y banda.
3. Tipo de hélice
P - Plástico
A - Aluminio
4. Diámetro de hélice en pulgadas
5. Grado de inclinación de los álabes.
Precios
RUB – Aero Extractores Axiales de Techo con compuerta Tipo Mariposa (Línea Butterfly)
Transmisión de poleas y banda
| MODELO | CAUDAL | POTENCIA (HP) |
PRECIO M.N. | |
|---|---|---|---|---|
| CFM | M3/HR | |||
| RUB-24/L | 4,592 | 7,802 | 1/2 | $ 52,823.00 |
| RUB-24/M | 5,510 | 9,362 | 1/2 | $ 55,160.00 |
| RUB-24/H | 6,428 | 10,921 | 3/4 | $ 57,453.00 |
| RUB-30/L | 7,547 | 12,823 | 1/2 | $ 59,042.00 |
| RUB-30/M | 8,675 | 14,739 | 3/4 | $ 63,716.00 |
| RUB-30/H | 9,765 | 16,591 | 3/4 | $ 70,901.00 |
| RUB-36/L | 10,971 | 18,640 | 3/4 | $ 73,420.00 |
| RUB-36/M | 12,726 | 21,621 | 3/4 | $ 74,884.00 |
| RUB-36/H | 14,628 | 24,853 | 1 | $ 78,383.00 |
| RUB-42/L | 14,555 | 24,729 | 3/4 | $ 82,104.00 |
| RUB-42/M | 17,446 | 29,641 | 1 | $ 88,381.00 |
| RUB-42/H | 20,237 | 34,383 | 1 1/2 | $ 93,756.00 |
| RUB-48/L | 21,735 | 36,928 | 1 | $ 103,900.00 |
| RUB-48/M | 23,968 | 40,722 | 1 1/2 | $ 109,288.00 |
| RUB-48/H | 27,802 | 47,236 | 2 | $ 115,564.00 |
| RUB-54/30° | 31,400 | 53,349 | 3 | $ 133,484.00 |
| RUB-54/36° | 38,300 | 65,072 | 5 | $ 141,881.00 |
| RUB-54/43° | 45,000 | 76,455 | 7.5 | $ 151,252.00 |
| RUB-54/48° | 48,900 | 83,081 | 10 | $ 157,802.00 |
| RUB-60/30° | 38,600 | 65,581 | 3 | $ 140,061.00 |
| RUB-60/36° | 47,500 | 80,702 | 5 | $ 148,871.00 |
| RUB-60/43° | 57,500 | 97,692 | 7.5 | $ 158,435.00 |
| RUB-60/48° | 63,000 | 107,037 | 10 | $ 165,479.00 |
NOTA:
RUB-**/*-1 127-220V/1F/60Hz
RUB-**/*-3 440-220V/3F/60Hz
L: RPM BAJA (LOW) · M: RPM MEDIA (MEDIUM) · H: RPM ALTA (HIGH)
RUD-A – Aero Extractores Axiales de Techo con compuerta Tipo Mariposa (Línea Butterfly)
Acoplamiento Directo – Hélice de Aluminio Inyectado
| MODELO | CAUDAL | POTENCIA (HP) |
RPM | PRECIO M.N. | |
|---|---|---|---|---|---|
| CFM | M3/HR | ||||
| RUD-A-4-24/20° | 6,350 | 10,789 | 1.5 | 1,760 | $ 55,401.00 |
| RUD-A-4-24/25° | 7,970 | 13,541 | 2 | 1,760 | $ 55,950.00 |
| RUD-A-4-24/32.5° | 10,500 | 17,840 | 3 | 1,760 | $ 57,624.00 |
| RUD-A-4-24/40° | 12,800 | 21,747 | 5 | 1,760 | $ 61,128.00 |
| RUD-A-6-24/25° | 5,250 | 8,920 | 1/2 | 1,160 | $ 55,314.00 |
| RUD-A-6-24/30° | 6,360 | 10,806 | 3/4 | 1,160 | $ 55,583.00 |
| RUD-A-6-24/35° | 7,500 | 12,743 | 1 | 1,160 | $ 61,861.00 |
| RUD-A-6-24/40° | 8,440 | 14,340 | 1.5 | 1,160 | $ 63,805.00 |
| RUD-A-6-24/45° | 9,200 | 15,631 | 2 | 1,160 | $ 64,071.00 |
| RUD-A-4-30/20° | 10,500 | 17,840 | 2 | 1,760 | $ 59,265.00 |
| RUD-A-4-30/25° | 13,600 | 23,106 | 3 | 1,760 | $ 61,031.00 |
| RUD-A-4-30/30° | 16,700 | 28,373 | 5 | 1,760 | $ 63,610.00 |
| RUD-A-4-30/32.5° | 18,400 | 31,262 | 5 | 1,760 | $ 64,758.00 |
| RUD-A-6-30/20° | 6,900 | 11,723 | 3/4 | 1,160 | $ 74,093.00 |
| RUD-A-6-30/25° | 8,950 | 15,206 | 1 | 1,160 | $ 77,375.00 |
| RUD-A-6-30/32.5° | 12,100 | 20,558 | 2 | 1,160 | $ 85,507.00 |
| RUD-A-6-30/40° | 15,200 | 25,825 | 3 | 1,160 | $ 94,477.00 |
| RUD-A-4-36/25° | 18,300 | 31,092 | 5 | 1,760 | $ 101,363.00 |
| RUD-A-4-36/30° | 23,600 | 40,096 | 7.5 | 1,760 | $ 107,427.00 |
| RUD-A-6-36/25° | 12,100 | 20,558 | 1.5 | 1,160 | $ 100,745.00 |
| RUD-A-6-36/30° | 15,500 | 26,335 | 2 | 1,160 | $ 101,372.00 |
| RUD-A-6-36/35° | 19,300 | 32,791 | 3 | 1,160 | $ 110,073.00 |
| RUD-A-6-36/40° | 22,600 | 38,397 | 5 | 1,160 | $ 114,666.00 |
| RUD-A-8-36/30° | 11,500 | 19,539 | 1 | 860 | $ 105,416.00 |
| RUD-A-8-36/35° | 14,300 | 24,296 | 1.5 | 860 | $ 106,876.00 |
| RUD-A-8-36/40° | 16,800 | 28,543 | 2 | 860 | $ 110,770.00 |
| RUD-A-8-36/45° | 19,500 | 33,131 | 3 | 860 | $ 113,006.00 |
| RUD-A-4-42/25° | 25,100 | 42,645 | 7.5 | 1,760 | $ 112,560.00 |
| RUD-A-6-42/30° | 22,000 | 37,378 | 3 | 1,160 | $ 111,322.00 |
| RUD-A-6-42/32.5° | 25,000 | 42,475 | 5 | 1,160 | $ 118,479.00 |
| RUD-A-6-42/35° | 28,100 | 47,742 | 5 | 1,160 | $ 119,998.00 |
| RUD-A-6-42/37.5° | 30,500 | 51,820 | 7.5 | 1,160 | $ 146,140.00 |
| RUD-A-8-42/25° | 12,300 | 20,898 | 1 | 860 | $ 110,323.00 |
| RUD-A-8-42/30° | 16,300 | 27,694 | 1.5 | 860 | $ 111,850.00 |
| RUD-A-8-42/32.5° | 18,600 | 31,601 | 2 | 860 | $ 115,929.00 |
| RUD-A-8-42/35° | 20,800 | 35,339 | 3 | 860 | $ 118,274.00 |
NOTA: RUD-*-*-**/**-3 440-220V/3F/60Hz
TUB-A – Aero Extractores Axiales de Techo con compuerta Tipo Mariposa (Línea Butterfly)
Transmisión de Poleas y Bandas – Hélice de Aluminio Inyectado
| MODELO | CAUDAL | POTENCIA (HP) |
RPM | PRECIO M.N. | |
|---|---|---|---|---|---|
| CFM | M3/HR | ||||
| TUB-A-24/25° | 5,890 | 10,007 | 3/4 | 1,300 | $ 68,266.00 |
| TUB-A-24/30° | 7,130 | 12,114 | 1 | 1,300 | $ 68,845.00 |
| TUB-A-24/35° | 8,410 | 14,289 | 1.5 | 1,300 | $ 74,496.00 |
| TUB-A-24/40° | 9,460 | 16,073 | 2 | 1,300 | $ 74,939.00 |
| TUB-A-24/45° | 10,300 | 17,500 | 3 | 1,300 | $ 80,288.00 |
| TUB-A-30/20° | 7,800 | 13,252 | 1 | 1,300 | $ 82,628.00 |
| TUB-A-30/25° | 10,100 | 17,160 | 1.5 | 1,300 | $ 83,967.00 |
| TUB-A-30/30° | 12,400 | 21,068 | 2 | 1,300 | $ 85,302.00 |
| TUB-A-30/32.5° | 13,700 | 23,276 | 3 | 1,300 | $ 87,318.00 |
| TUB-A-30/35° | 15,000 | 24,485 | 3 | 1,300 | $ 88,640.00 |
| TUB-A-30/37.5° | 16,100 | 27,354 | 5 | 1,300 | $ 91,934.00 |
| TUB-A-30/40° | 17,200 | 29,223 | 5 | 1,300 | $ 95,919.00 |
| TUB-A-30/45° | 19,400 | 32,961 | 5 | 1,300 | $ 103,625.00 |
| TUB-A-36/25° | 13,500 | 22,937 | 2 | 1,300 | $ 96,111.00 |
| TUB-A-36/30° | 17,400 | 29,563 | 3 | 1,300 | $ 101,016.00 |
| TUB-A-36/35° | 21,600 | 36,698 | 5 | 1,300 | $ 102,686.00 |
| TUB-A-36/37.5° | 23,500 | 39,927 | 5 | 1,300 | $ 104,133.00 |
| TUB-A-36/40° | 35,400 | 43,155 | 7.5 | 1,300 | $ 116,252.00 |
| TUB-A-42/30° | 21,000 | 35,679 | 5 | 1,100 | $ 106,424.00 |
| TUB-A-42/32.5° | 23,900 | 40,606 | 5 | 1,100 | $ 111,674.00 |
| TUB-A-42/35° | 26,800 | 45,533 | 5 | 1,100 | $ 117,010.00 |
| TUB-A-42/37.5° | 29,100 | 49,441 | 7.5 | 1,100 | $ 122,249.00 |
| TUB-A-42/40° | 31,400 | 53,349 | 7.5 | 1,100 | $ 128,121.00 |
| TUB-A-48/30° | 22,700 | 38,567 | 2 | 550 | $ 132,146.00 |
| TUB-A-48/36° | 27,100 | 40,043 | 2 | 550 | $ 134,792.00 |
| TUB-A-48/43° | 32,000 | 54,368 | 3 | 550 | $ 141,710.00 |
| TUB-A-48/48° | 35,200 | 59,805 | 5 | 550 | $ 149,540.00 |
NOTA: TUB-*-**/**-3 440-220V/3F/60Hz
