Detalles

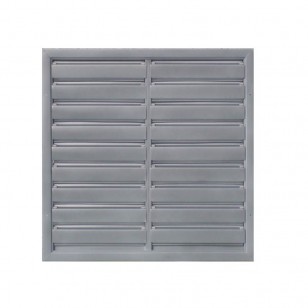

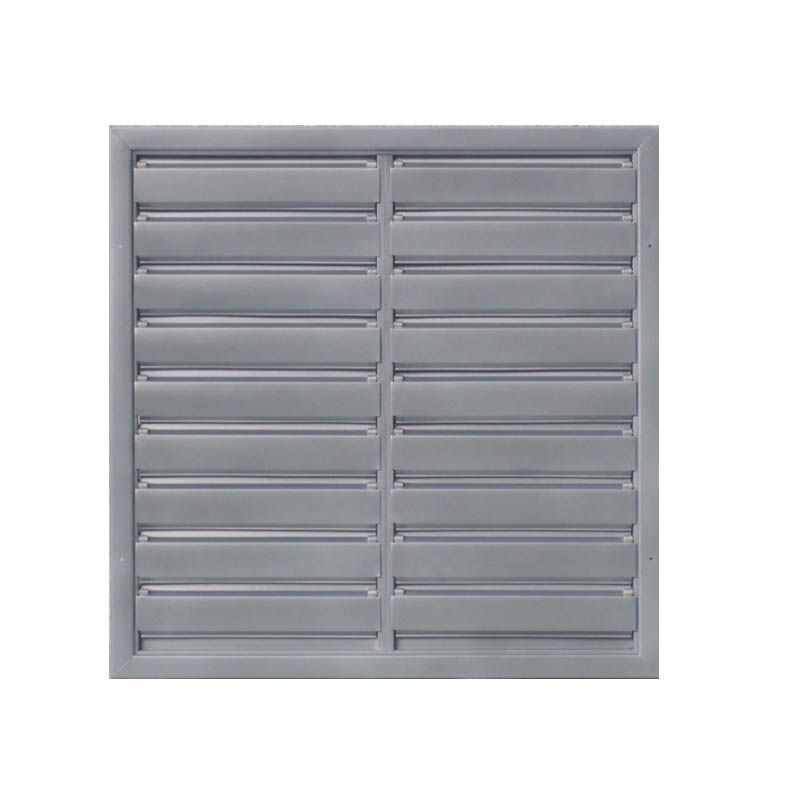

Esta serie de persianas o compuertas de gravedad o barométricas ha sido especialmente diseñada para instalarse en la descarga de los extractores axiales marca ATC y su función principal consiste en apertura simultánea de aletas accionado por sobre presión cuando el extractor esta operando y cierre de apertura por gravedad cuando ests no funciona, asi evitando la entrada de fuertes corrientes de aire, polvo y agua de lluvia.
Caracteristicas principales:
• El conjunto de marca y aletas fabricado en perfiles de aluminio en los modelos PER-08 al PER-20 con acabado en pintura poliéster epoxica en polvo horneada color gris aluminio de gran resistencia a la corrosión.
• Modelos PER-24 al PER-26 estan construidos con marco en lámina galvanizada y estan diseñados con uno o dos soportes verticales para la división de las aletas según el tamaño altamente reforzado para resistir mayor caudal y presión.
• Montaje durecto sobre el muro con tornillos, sin necesidad de mantenimiento salvo una limpieza periódica.
Aplicaciones:
• Plantas
• Naves Industriales
• Edificios
• Centros Comerciales
• Bodegas
• Almacenes
• Oficinas
• Cuartos de Máquina, etc.

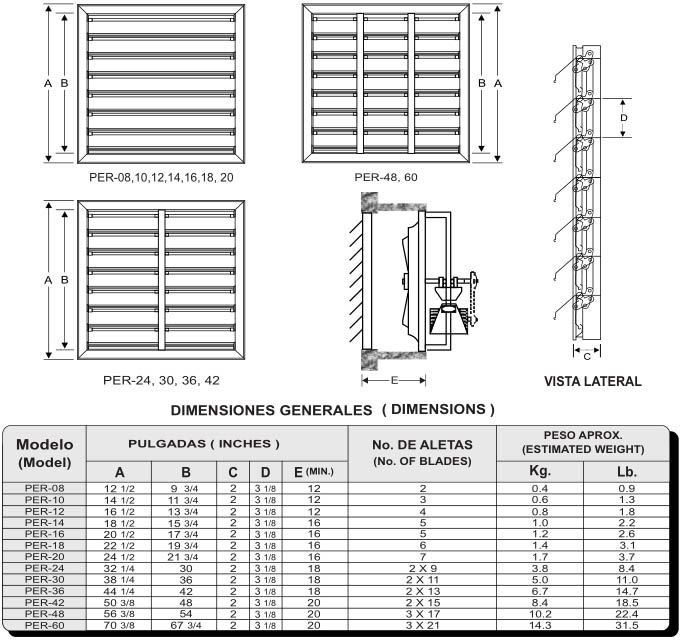

DIMENSIONES GENERALES
MODELO | PULGADAS | No. de ALETAS | PESO APROX. | |||||
A | B | C | D | E(MIN.) | Kg. | Lb. | ||
PER-08 | 12 ½ | 9 ¾ | 2 | 3 1/8 | 12 | 2 | 0.4 | 0.9 |
PER-10 | 14 ½ | 11 ¾ | 2 | 3 1/8 | 12 | 3 | 0.6 | 1.3 |
PER-12 | 16 ½ | 13 ¾ | 2 | 3 1/8 | 12 | 4 | 0.8 | 1.8 |
PER-14 | 18 ½ | 15 ¾ | 2 | 3 1/8 | 16 | 5 | 1.0 | 2.2 |
PER-16 | 20 ½ | 17 ¾ | 2 | 3 1/8 | 16 | 5 | 1.2 | 2.6 |
PER-18 | 22 ½ | 19 ¾ | 2 | 3 1/8 | 16 | 6 | 1.4 | 3.1 |
PER-20 | 24 ½ | 21 ¾ | 2 | 3 1/8 | 16 | 7 | 1.7 | 3.7 |
PER-24 | 32 ½ | 30 | 2 | 3 1/8 | 18 | 2 × 9 | 3.8 | 8.4 |
PER-30 | 38 ½ | 36 | 2 | 3 1/8 | 18 | 2 × 11 | 5.0 | 11.0 |
PER-36 | 44 ½ | 42 | 2 | 3 1/8 | 18 | 2 × 13 | 6.7 | 14.7 |
PER-42 | 50 ½ | 48 | 2 | 3 1/8 | 20 | 2 × 15 | 8.4 | 18.5 |
PER-48 | 56 ½ | 54 | 2 | 3 1/8 | 20 | 3 × 17 | 10.2 | 22.4 |
PER-60 | 70 ½ | 67 ¾ | 2 | 3 1/8 | 20 | 3 × 21 | 14.3 | 31.5 |
PRECIOS
Persianas de Gravedad Línea Aero Barometric
MODELO | No. DE ALETAS | PRECIO M.N. |
PER-08 | 2 | $ 2,135.00 |
PER-10 | 3 | $ 2,335.00 |
PER-12 | 4 | $ 2,862.00 |
PER-14 | 5 | $ 3,214.00 |
PER-16 | 5 | $ 3,450.00 |
PER-18 | 6 | $ 4,100.00 |
PER-20 | 7 | $ 4,499.00 |
PER-24 | 2 × 9 | $ 6,584.00 |
PER-30 | 2 × 11 | $ 8,651.00 |
PER-36 | 2 × 13 | $ 9,876.00 |
PER-42 | 2 × 15 | $ 11,848.00 |
PER-48 | 3 × 17 | $ 13,569.00 |
PER-54 | 3 × 19 | $ 19,553.00 |
PER-60 | 3 × 21 | $ 22,831.00 |
PER-70 | 3 × 24 | $ 26,436.00 |
