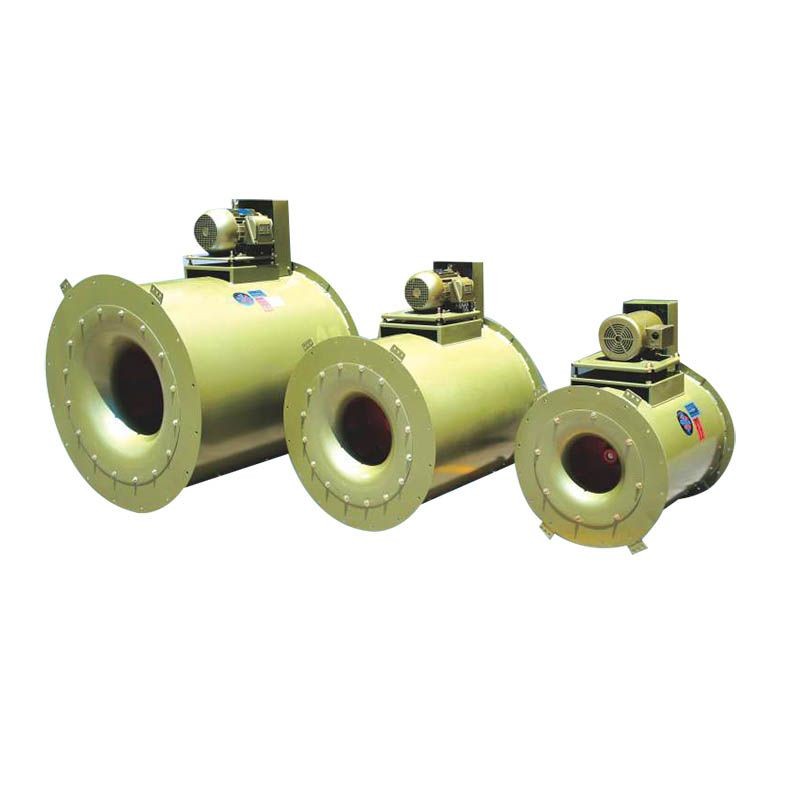

KCB Aero Ventiladores Tubulares Centrifugos

$24,222.00

Vista General Rápida

Alta eficiencia en transmisión de poleas y Bandas Alabes ajustables de 54", 60" y 70" de diámetro


Modelo  KCB/D-10



Precios + IVA



O

Detalles

La línea KC de los Aero Ventiladores Tubulares Centrífugos en línea, Mca. ATC con opción por transmisión de poleas y banda (KCB) y por trasmisión directa (KCD), ha sido especialmente diseñada para los sistemas de inyección y extracción de aire en aplicaciones comerciales e industriales; disponibles en 9 tamaños con diámetros de turbina desde 10 1/4” hasta 24 5/8” en distintas clases constructivas, rotaciones y diferentes posiciones de montaje, ofreciendo la gama de los ventiladores más versátil, eficiente e ideal para instalaciones de espacios más reducidos.

Aplicaciones:
Campanas de extracción de humo y grasa en restaurantes, sistemas de ductos para aire acondicionado, ventilación y calefacción, hospitales, hostelería, estacionamientos públicos, centros comerciales, industrias de aviación, auto motiva, imprenta, minería, pintura, petróleo, textel, acero, etc.

Características principales:

  • Conjunto carcasa, cono de succión, soporte del motor y bridas fabricado en acero al carbón de diferentes calibres según tipo de clase del ventilador (I-II).
  • Turbina centrifuga de alta eficiencia y operación silenciosa con alabes atrasados estática y dinámicamente balanceado, fabricada en acero al carbón, acero inoxidable ó aluminio según aplicaciones.
  • El proceso de prepintado con tratamientos químicos y posteriormente la aplicación electrostática de pintura poliéster en polvo horneada altamente resistente a la corrosión e intemperie en todos los componentes de los ventiladores tubulares centrífugos es estándar.
  • Disponible en 2 diferentes posiciones de descarga y construcción (horizontal, vertical), 2 distintos tipos de montaje (piso con tacones antivibratorios ó resortes con base; techo con resortes colgantes), 3 posiciones del motor para el montaje en piso (posición 0°,90°, 270°), 4 posiciones del motor para el montaje en techo (posición 0°, 90°, 180°, 270°) y 2 diferentes rotaciones del rotor (CW – CCW).
  • Chumaceras o Rodamientos de alta eficiencia y mínimo mantenimiento, diseñados para aplicaciones de servicio pesado adquiridos de los fabricantes mundialmente reconocidos.
  • Flechas o ejes impulsores seleccionados en diferentes diámetros y longitudes según tamaño y clase del ventilador, fabricados en acero AISI C-1045, perfectamente pulidos y rectificados en toda su longitud y protegidos con un recubrimiento anticorrosivo.
  • Base ajustable de motor fabricada en acero al carbón y diseñada para ajuste, alineación y tensión de las bandas con una precisión y rapidez.
  • Accionado por transmisión de poleas y bandas (KCB), y por trasmisión directa (KCD) a los motores eléctricos de alta eficiencia diseñados bajo especificaciones NEMA, permitiendo lograr las distintas relaciones de caudal y presión.
  • Construcción anti-chispa según clasificaciones de AMCA.

Tipo A - Todos los componentes del ventilador en contacto con aire o gas deben ser construidos de material no ferroso.

Tipo B - Turbina y cubierta para chumaceras colocado dentro de la carcasa del ventilador por donde pasa la flecha deben ser construidos de material no ferroso.

Tipo C – El ventilador debe ser construido de tal forma, evitando cualquier contacto o fricción entre 2 partes ferrosos por un desplazamiento del rotor o flecha.

Accesorios Disponibles:

  • Registro ó Puerta de Inspección.
  • Tubo de dren.
  • Tacones ó resortes antivibratorios.
  • Malla de protección en succión o descarga.
  • Construcción anti-chispa.
  • Cubierta para motor.
  • Base ó Soporte del ventilador para montaje.
  • Cubrebandas.
  • Contrabridas para ducto en succión ó descarga.
  • Sello de flecha.
  • Conector flexible de lona.
  • Graseras extendidas.
  • Interruptor.
  • Recubrimientos especiales para aplicaciones de alta resistencia a la corrosión ó temperatura.

KCB Nomenclatura



PRECIOS

MODELO P. PÚBLICO
CLASE I
P. PÚBLICO
CLASE II
KCB/D-10 $ 24,222.00 $ 27,701.00
KCB/D-12 $ 24,724.00 $ 28,088.00
KCB/D-13 $ 27,326.00 $ 28,987.00
KCB/D-15 $ 29,181.00 $ 3,6942.00
KCB/D-16 $ 30,072.00 $ 34,249.00
KCB/D-18 $ 32,,344.00 $ 36,009.00
KCB/D-20 $ 37,676.00 $ 41,543.00
KCB/D-22 $ 42,837.00 $ 48,184.00
KCB/D-24 $ 50,485.00 $ 55,927.00

*No Incluye Motor y Transmisión .
*No incluye accesorios .



MODELO P. PÚBLICO
CLASE I
P. PÚBLICO
CLASE II
KCBR-10 $ 29,379.00 $ 33,781.00
KCBR-12 $ 30,444.00 $ 35,003.00
KCBR-13 $ 35,489.00 $ 40,810.00
KCBR-15 $ 38,246.00 $ 43,958.00
KCBR-16 $ 43,351.00 $ 49,852.00
KCBR-18 $ 52,091.00 $ 59,900.00
KCBR-20 $ 58,201.00 $ 66,930.00
KCBR-22 $ 61,536.00 $ 70,767.00
KCBR-24 $ 70,496.00 $ 81,073.00

*No Incluye Motor y Transmisión .
*No incluye accesorios .
