Ventiladores Centrífugos Cuadrados en Línea ATC SQD / SQB | Extractor de Aire Industrial
Los ventiladores centrífugos cuadrados en línea ATC serie SQD y SQB son equipos diseñados para sistemas de inyección y extracción de aire en instalaciones comerciales e industriales donde se requiere alto desempeño, operación silenciosa y máxima eficiencia energética.
Gracias a su diseño compacto tipo inline, estos ventiladores ofrecen las ventajas de un extractor axial en cuanto a espacio, pero con la potencia y presión de un ventilador centrífugo, siendo una de las soluciones más versátiles del mercado HVAC.
Aplicaciones recomendadas
Los extractores centrífugos en línea SQD/SQB son ideales para:
- - Sistemas de ventilación y extracción en ductos
- - Aire acondicionado y calefacción
- - Oficinas, hospitales y hoteles
- - Centros comerciales
- - Plantas industriales
- - Estacionamientos subterráneos y públicos
- - Sistemas de renovación de aire en edificios
Características principales
Los ventiladores ATC SQD/SQB están fabricados con materiales resistentes y diseño de servicio pesado para garantizar durabilidad y rendimiento.
- - Construcción robusta en acero galvanizado: El gabinete, paneles removibles, cono de succión, soporte del motor y componentes estructurales están fabricados en acero galvanizado resistente a la corrosión, ideal para ambientes industriales.
- - Turbina de alta eficiencia: Incluye una turbina centrífuga de alabes rectos atrasados (Backward Inclined) fabricada en aluminio, balanceada estática y dinámicamente para una operación estable, silenciosa y sin vibraciones.
Opciones de montaje horizontal o vertical
Disponible en configuraciones de montaje:
- - Horizontal
- - Vertical
Además, puede instalarse con:
- - Tacones antivibratorios
- - Resortes colgantes
Rotación CW o CCW
Disponible en dos sentidos de giro:
- - CW (Clockwise)
- - CCW (Counterclockwise)
Rodamientos de alta resistencia
Equipados con chumaceras tipo pillow block para trabajo continuo, mínimo mantenimiento y larga vida útil.
Ejes de acero AISI C-1045
Ejes fabricados en acero sólido, rectificados y protegidos contra corrosión, garantizando resistencia y estabilidad.

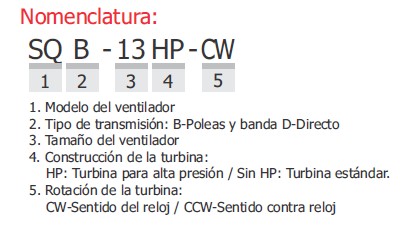

Diferencia entre SQD y SQB
SQD (Direct Drive / Acoplamiento Directo)
El motor impulsa directamente la turbina, ofreciendo:
- - Menor mantenimiento
- - Mayor simplicidad
- - Instalación rápida
SQB (Belt Drive / Poleas y Banda)
Incluye transmisión por poleas y bandas, permitiendo:
- - Ajuste de RPM según necesidad
- - Mayor flexibilidad de operación
- - Adaptación de caudal y presión
Beneficios de los ventiladores ATC SQD/SQB
- - Diseño compacto para instalación en ductos
- - Alta presión estática para ducterías largas
- - Excelente eficiencia energética
- - Operación silenciosa
- - Ideal para ventilación comercial e industrial
- - Opciones de rotación y montaje para máxima compatibilidad
- - Construcción robusta anticorrosiva
- - Datos certificados bajo norma AMCA 301
Modelos disponibles
La serie SQ incluye 9 tamaños disponibles con diámetros de turbina desde:
10 1/4” hasta 24 5/8”
Esto permite cubrir una amplia variedad de requerimientos de caudal y presión.
Certificación y desempeño
Los valores de caudal y presión están basados en instalación tipo A:
- - Succión libre y descarga libre sin ductos
- - Datos certificados conforme a AMCA Standard 301
- - Valores de potencia BHP sin pérdidas por transmisión
Extractores centrífugos en línea ideales para HVAC
Los ventiladores centrífugos cuadrados en línea ATC serie SQD/SQB son la opción ideal para proyectos HVAC, ventilación industrial y extracción de aire donde se requiere confiabilidad, eficiencia y alto rendimiento.
Precios SQD
Aero Ventiladores Cuadrados Centrífugos en línea (Acoplamiento Directo)
| MODELO | CFM | M3/HR | POTENCIA (HP) | RPM | P. PÚBLICO MXN |
|---|---|---|---|---|---|
| SQD-07 | 177 | 301 | 1/6 | 1150 | $ 18,811.00 |
| SQD-07 | 269 | 457 | 1/3 | 1725 | $ 16,654.00 |
| SQD-10 | 684 | 1156 | 1/6 | 1150 | $ 21,417.00 |
| SQD-10 | 965 | 1640 | 1/3 | 1725 | $ 19,264.00 |
| SQD-12 | 1176 | 1998 | 1/6 | 1150 | $ 29,207.00 |
| SQD-12 | 1810 | 3075 | 1/2 | 1725 | $ 27,053.00 |
| SQD-13 | 1554 | 2640 | 1/6 | 1150 | $ 35,047.00 |
| SQD-13 | 2481 | 4215 | 3/4 | 1725 | $ 32,895.00 |
| SQD-15 | 2178 | 3700 | 1/2 | 1150 | $ 36,645.00 |
| SQD-15 | 3479 | 5911 | 1 | 1725 | $ 34,613.00 |
| SQD-16 | 2799 | 4756 | 1/2 | 1150 | $ 41,905.00 |
| SQD-16 | 4473 | 7600 | 2 | 1725 | $ 40,496.00 |
NOTA: *Incluye Motor.
* Motores a 1,150 RPM son solamente monofásicos
Precios SQB
Aero Ventiladores Cuadrados Centrífugos en línea (Transmisión de poleas y banda)
| MODELO | P. PÚBLICO CLASE I |
|---|---|
| SQB-07 | $ 16,820.00 |
| SQB-10 | $ 17,668.00 |
| SQB-12 | $ 20,050.00 |
| SQB-13 | $ 24,444.00 |
| SQB-13HP | $ 25,707.00 |
| SQB-15 | $ 27,697.00 |
| SQB-15HP | $ 28,483.00 |
| SQB-16 | $ 29,248.00 |
| SQB-16HP | $ 30,532.00 |
| SQB-18 | $ 35,005.00 |
| SQB-18HP | $ 36,209.00 |
| SQB-20 | $ 38,426.00 |
| SQB-20HP | $ 40,040.00 |
| SQB-22 | $ 43,066.00 |
| SQB-22HP | $ 46,274.00 |
| SQB-24 | $ 51,248.00 |
| SQB-24HP | $ 55,225.00 |
NOTA: *No incluye Motor y Transmisión.
